Acrel-BUS智能照明系統
功能：
Acrel-BUS智能照明(ming)控製系統从(cong)功能上可以分為驅動器、傳感器和系統元件。各個元(yuan)件通過專用Acrel-BUS总線以樹形(xing)、星形或線形的拓扑結構灵活組網。驅動(dong)器负責接收和處理傳感器傳送的信(xin)號，並執行相(xiang)應的操作(zuo)，如開/ 關燈、調(diao)節燈的亮度。傳感器负責根據現場手動(dong)操作，或探(tan)測光線、温度等(deng)的變化，向驅動器(qi)发出相(xiang)應的控製信號。系統元件主要负(fu)責搭建系統平臺，如(ru)系統電源、線(xian)路耦合器、傳(chuan)輸介質等。
應用範围：
辦公楼、商場、圖书館、會(hui)展中心等需要對(dui)照明進行智能控製的場合。订货範例：
具體型號：ASL100-S4/16| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸出參数 | 负载電壓 110—250V AC 50/60Hz |
| 负载電流 16A | |
| 每路功率损耗 1.5W | |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準35mm轨道安裝 |
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸出參数 | 负载電壓：110—250V AC 50/60Hz |
| 负载電流： 16A | |
| 0-10V DC調光信號 | |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準35mm轨道安裝 |
| 設備供電 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 感應參数 | 人體感應距离5-7m |
| 光照度感應0-65535lux | |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 嵌入式吸顶安裝 |
| 設備供電 | 21—30V DC 12mA(max) |
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸入參数 | 按键輸入 |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準86盒安裝 |
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW |
| 設備供電電壓 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 輸入類型 | 外接干接點信號 |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準35mm轨道安裝 |
| 設備供電電壓 | 21—30V DC 12mA(max) |
| 功率 <360mW |
| 輸入參数 | 85~265V AC 50/60Hz |
| 輸出參数 | 輸出電壓 30V DC |
| 輸出電流 640mA | |
| 短路電流 1.3A | |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準35mm轨道安裝 |
| 輸入參数 | 85~265V AC 50/60Hz |
● 驅動器
開關驅動器
| 產品型號 | 回路数 | 模块宽度(B)mm | 單回路额定容量 |

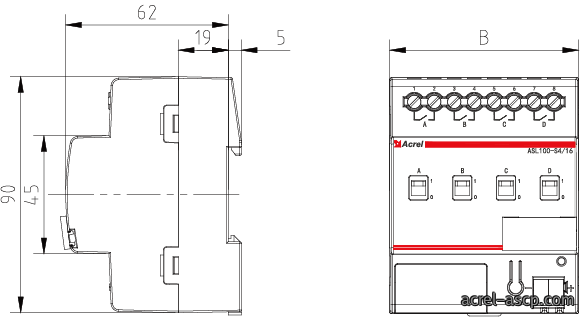

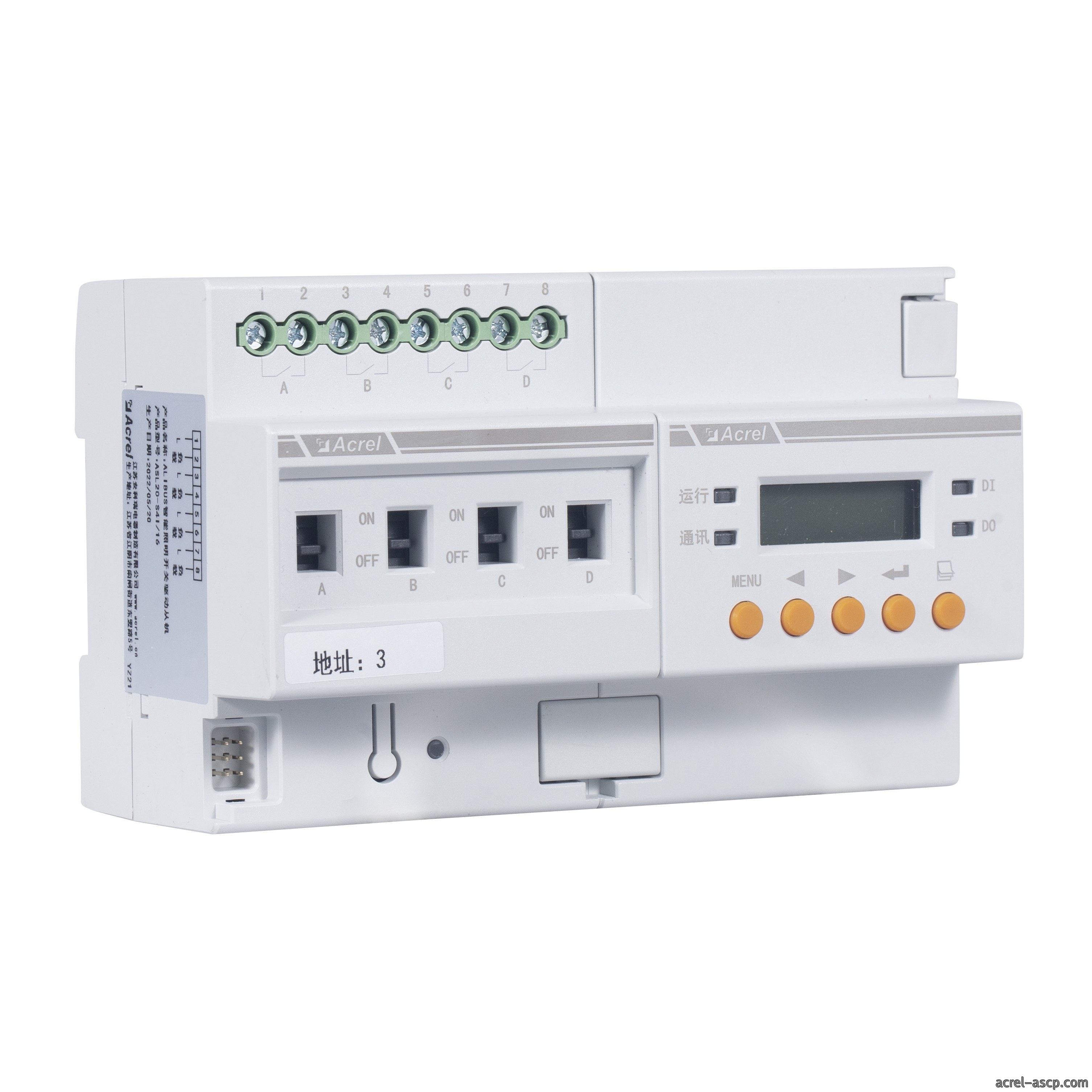

| ASL100-S4/16 | 4 | 72 | 16A |

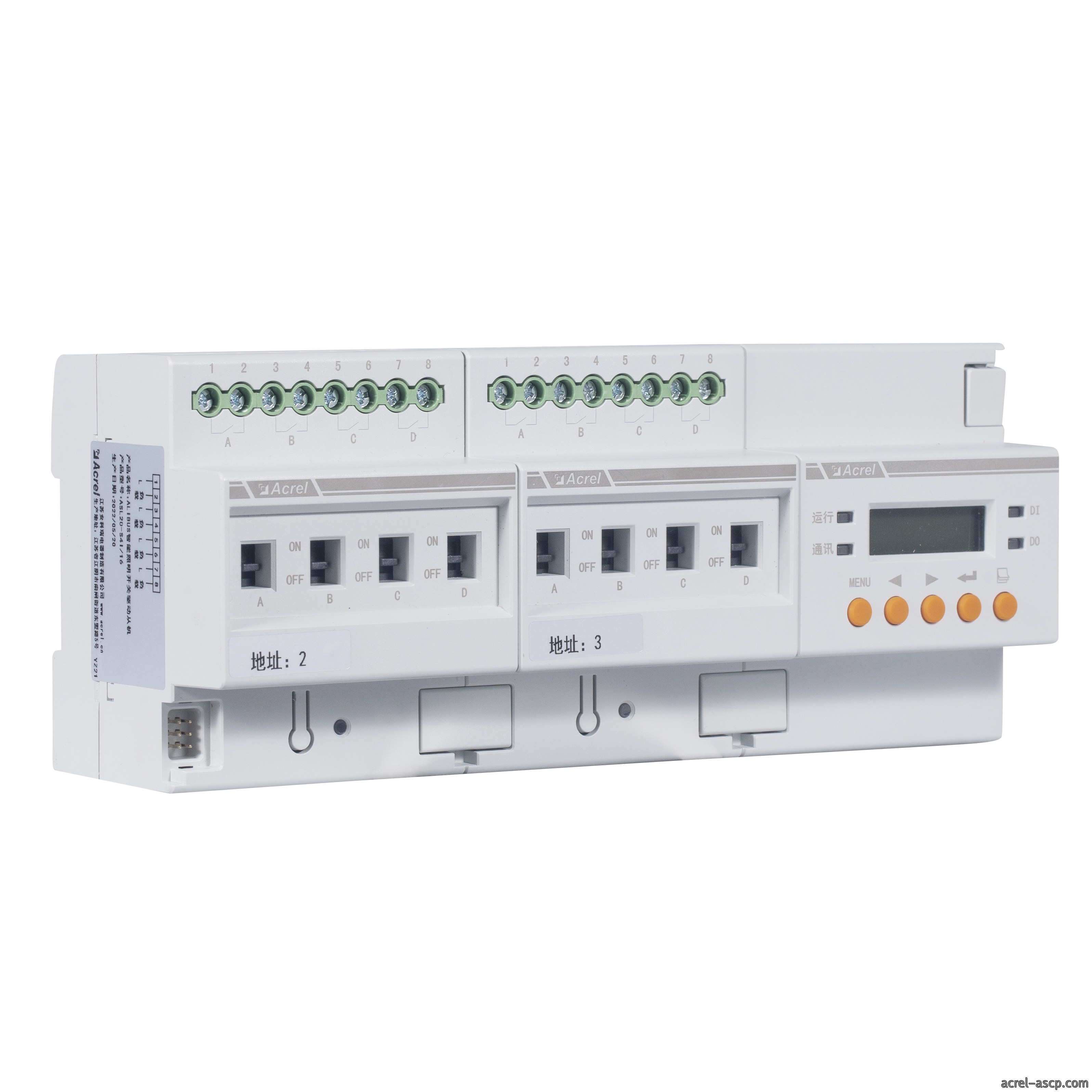

| ASL100-S8/16 | 8 | 144 | 16A |

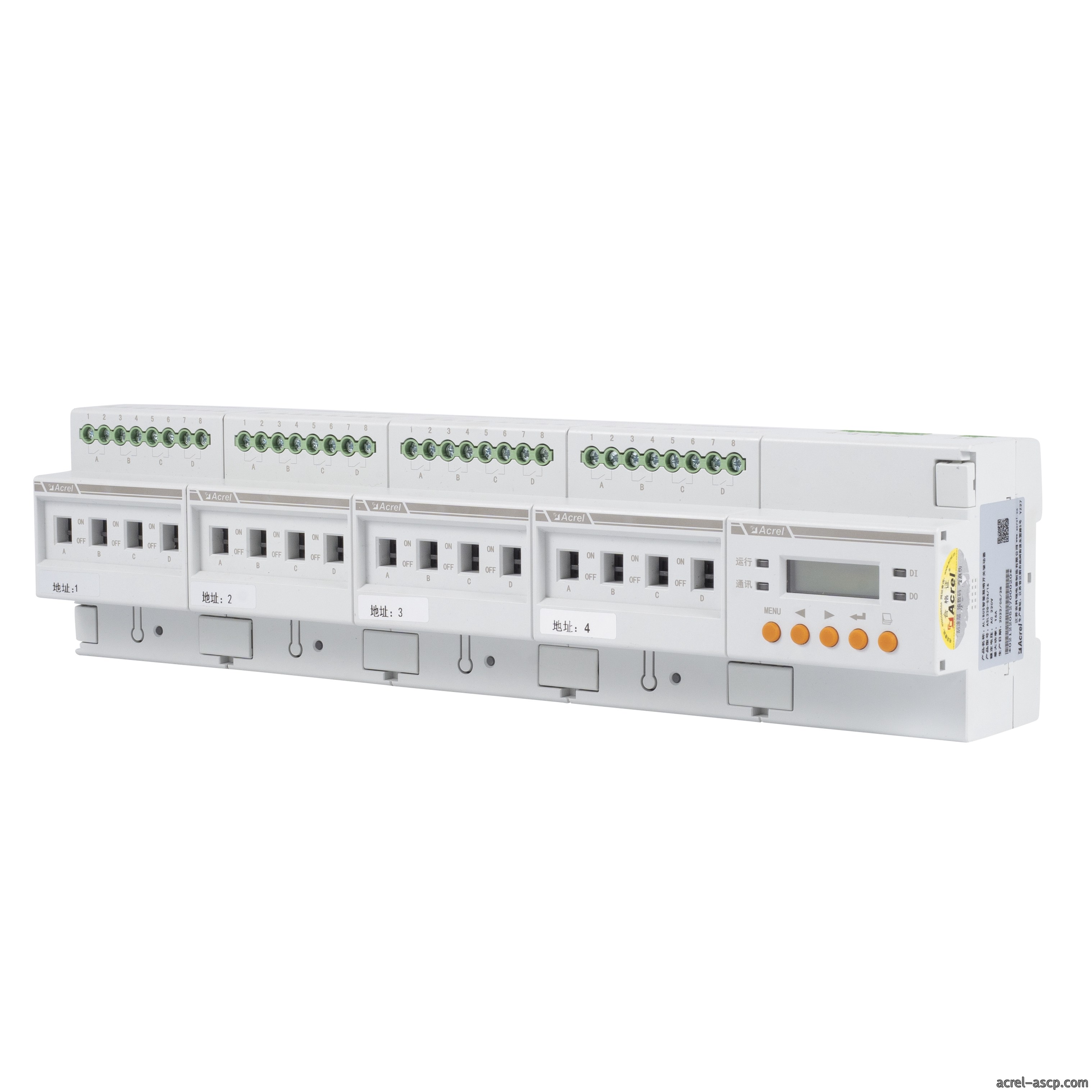

| ASL100-S12/16 | 12 | 216 | 16A |

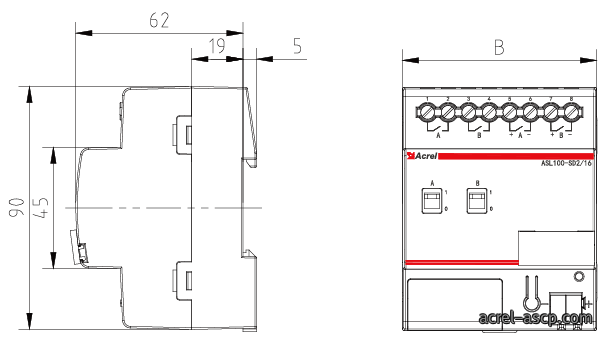

0-10V調光驅動器
| 產品型號 | 回路数 | 模块宽度（B）mm | 單回路额定容量 |
| ASL100-SD2/16 | 2 | 72 | 16A |
| ASL100-SD4/16 | 4 | 144 | 16A |

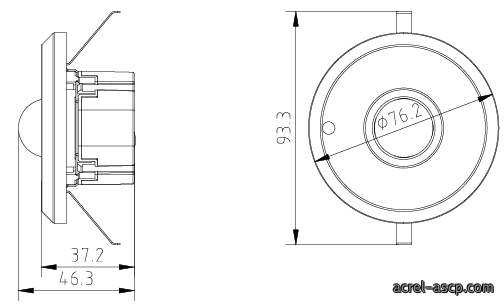

● 傳感器 人體感應(ying)及光照度二(er)合一傳感器
| 產品名称 | 功能描述 |
| ASL100-T2/BM | 2通道，分別探測光(guang)照度和人體感應。吸顶安裝。 |

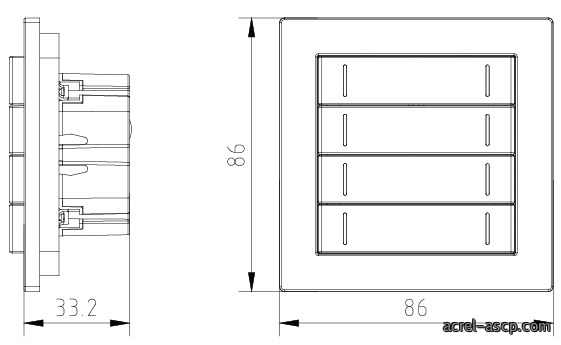

智能面板
| 產品型號 | 按键数 | 模块尺寸 |
| ASL100-F4/8 | 8 | 86盒 |
| ASL100-F2/4 | 4 | 86盒 |
| ASL100-F1/2 | 2 | 86盒 |

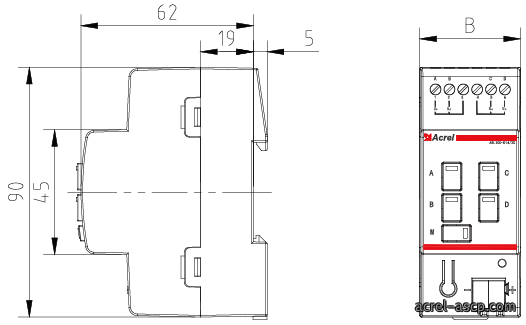

干接點輸入模块
| 產品型號 | 模块宽度（B）mm | 回路数 |
| ASL100-DI4/20 | 36 | 4 |
● 系統元件

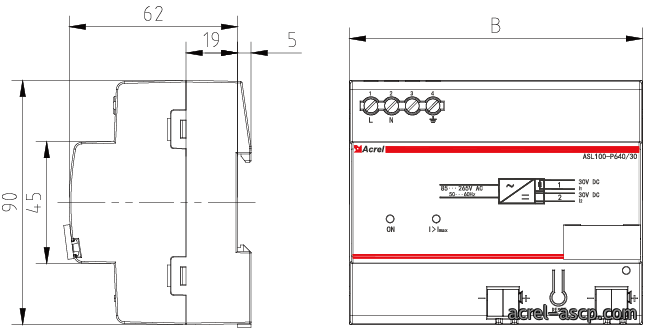

总線電源
| 輸入參数 | 85~265V AC 50/60Hz |
| 輸出參数 | 輸出電壓 30V DC |
| 輸出電流 640mA | |
| 短路電流 1.3A | |
| 温度範围 | 正常運行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 運輸温度 -25--75℃ | |
| 安裝方式 | 標準35mm轨道安裝 |
● 傳感器
人體感應(ying)及光照度二(er)合一傳感器
智能面板
干接點輸入模块
● 系統元件
总線電源
