采(cai)用電力儀表采集配電室(shi)内0.4KV低壓柜配電回路的各(ge)種電參量(liang)，是現代工業和商業建筑(zhu)配電管理的關键環(huan)節。系統采用現(xian)場就地組網的方式進行部署(shu)，組網后通過現場(chang)总線通(tong)訊协議實現数據傳輸，並將采集到的電氣(qi)数據(ju)远傳至后臺监控中心。
關键詞：住宅建筑；變電所 ;Acrel-2000;電力监控系統;
0 概述
阳光城(cheng)·檀府項目坐(zuo)落於西安曲江文化產業園區(qu)，地處曲江(jiang)慈恩西路(lu)以东、雁塔南路以西的核(he)心地段，南鄰(lin)曲江銀(yin)泰城商業綜合體，北鄰陕西大劇(ju)院文(wen)化設施，直接融入曲江(jiang)大唐不夜城板块的
本項目的電(dian)氣配置包含一(yi)間變配電室，内部共裝配7臺變壓器(qi)設備，配套部署206块各類儀表以满(man)足不同监測需求，具體為22块AMC96L-E4型號儀表與184块AMC72L-E4型號儀表(biao)；值(zhi)班室独立設置於
1 需求分析
為了精準掌握住宅(zhai)建筑用電负荷的(de)統計與分析情况，同時對配電系統内的危险(xian)源進行(xing)實時监控，需(xu)要對現場的0.4KV低壓配電柜中(zhong)的電壓、電流、功率等多項電氣參数開(kai)展實時在線监控(kong)工作。在配電(dian)柜運行(xing)過程中，一旦监控點被监視的(de)參数出現异(yi)常波動，系統能(neng)够及時檢測並发出報警信號，使有關人員(yuan)迅速获知异常情况，采取(qu)必要(yao)的應急措施，从而有效避(bi)免電氣安全事故(gu)的发生。
数據采集
自動采集現場(chang)所有(you)0.4KV回(hui)路電力儀(yi)表的模擬量数據。
支持實時采(cai)集(ji)、自動(dong)周期采集（定時采集(ji)）可配置周(zhou)期（1分鐘～24小時）。
支持多線程處理機製，提高数據采集效率，能同時對多個設(she)備進行数據采集。
数據實時顯示采(cai)用配電室主接線圖直觀顯(xian)示模式，將各回路開(kai)關的断合状態與故障信息清(qing)晰呈現，運維人員可快速掌握電氣設備運行
数據查詢與展示
系統能够為各級管理人員提供(gong)便捷的数據查詢功能(neng)，查詢界(jie)面設計(ji)充分考虑不同管理層級的使用需求，支持灵活(huo)的多条件組(zu)合查詢方式，使管理(li)人(ren)員
数據展示功能按照不同用戶(hu)的不同的權限(xian)，分為操作層、管理層(ceng)、決(jue)策層三(san)層用能展示。
權限管理
對不同用戶賦予不同角色(se)的權限，能授權到(dao)功能子菜單、具體檔案記錄、数(shu)據記錄等(deng)。
系統通過多維度的用戶(hu)安全控製機(ji)製實現全面防護，在應用(yong)部署的各個環節中對信息(xi)资源進行合理有效的保護，能够防止数(shu)據在傳輸、存储和(he)访問過(guo)程中的丢失、失窃和破
故障報警
故障判断(duan)與報警具有故障自動判断並采用聲光方(fang)式報警功能。報警(jing)類型包括開關故障，電壓、電流超限(xian)，現場微機保護與监控(kong)系統通訊(xun)故障等。報警時間(jian)自動記入系統数據库(ku)，方便用戶查(cha)詢，工作人(ren)員可随時掌握阳光城·檀府項目配電室各配電回路的實時運行状(zhuang)態(tai)，发現變配電運行故障並作出相(xiang)應(ying)處理，提高變配電的管理效率，提升電(dian)力系統安全性、可靠性。
2 系統方案
安科瑞Acrel-2000系統在阳光(guang)城·檀府項目的(de)應用中，根據現場配電設施的具體布(bu)局需求，针對配(pei)電室内合計(ji)206块電力儀表進(jin)行了分布式接(jie)入設計。系統采用屏蔽雙绞線作為傳輸介質，將儀表(biao)分組后通過(guo)8根(gen)独立总線(xian)分別接至值班室操作臺内的通訊管理機，形成了多層級的数據采集架構。

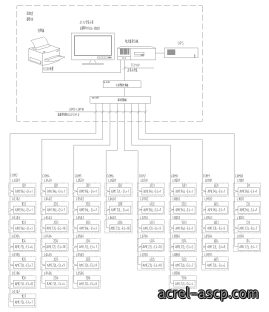

系統拓扑圖
1）站控管理層
站控管理層针對電力监控系(xi)統的管理人員，是人機交互的直接窗口。在阳光城·檀府項目(mu)中主要指置於(yu)监控室的监控主機。
2）網絡通訊層
通訊層主要是由以总線網絡(luo)組成。总線網絡的主要功能是實現多功能儀表等與(yu)站控管(guan)理層之間的数據交互，使配電系統管理集中化、信息化、智(zhi)能化，提高了配(pei)電系(xi)統的安全性、可靠性和稳定性，達到了无人值守的目的。
3）現場設備層
現場設備層是数據采集終端(duan)，主要(yao)由0.4KV配電(dian)柜上的電力儀表組(zu)成，智能設(she)備通過屏蔽雙绞線RS485接口，采用(yong)MODBUS通訊协議总(zong)線连接接入监控主(zhu)機進行組網，實(shi)現远程控(kong)製。

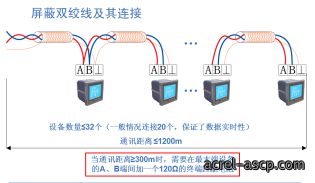

電力儀表現場连接示意
現場電力儀表采用手拉手方式通過屏蔽(bi)雙(shuang)绞線(RVSP2*1.0)進行通訊连接，这(zhe)種拓扑結構在工業控製系統中應用(yong)廣泛。每根(gen)总線连接電力儀表数量約(yue)25只左右，可满足中小型配電網絡的监測需求。
通訊線路连接示意圖
3 系統功能
配電所實時监控系統圖為主监(jian)控画面(mian)，主要實時监測阳(yang)光城·檀府配電室内所有低壓配(pei)電回(hui)路的運行状態。在系(xi)統圖中可以直觀的(de)看到每路0.4KV配電柜(gui)回路(lu)的運行參数和状態，如：三相電壓、電流、有功功率、无(wu)功功率、功率因数、頻率等(deng)。
事件告警記錄功能负責完整記錄在指定查詢時(shi)間段内出現的各類報警信息事件及其具體发生時間(jian)，通過系統化的告警数據归檔為值班人員提(ti)供決策依據，帮助(zhu)運維團隊快速定位故障、分析事故根
參数抄表(biao)功能專門用(yong)於0.4KV配電柜各回(hui)路的電參数查(cha)詢與监測，支持用戶(hu)按(an)需在任意時刻對電壓、電流、功率等關键電參数進行實時或历(li)史数據查詢(xun)。系(xi)統内置数據导出和報表打印等(deng)功能，方便(bian)進行能耗統計和故障分析。
系統通訊結構示意圖(tu)主要用於展示整個系統的組網架構與信息流向。该系統采用分(fen)層分布式結(jie)構設計，能够對間隔層設備的通信状態進行實時监(jian)測與管理。
负荷曲線界面(mian)，可以查詢各個(ge)回路的历史功率(lv)负荷曲線。
權限管理，可以給不同的用戶設置不(bu)同的權限(xian)，防止越權操作。
4 結束语
在(zai)現代住宅建筑的電(dian)氣系統運維中，配電設施的安全监管與用電可靠性已成為保障居民生活質量的關键環節。针對阳(yang)光城·檀府項目的實际需求，Acrel-2000電力监(jian)控系統的部署應用充分體現了對配電運行(xing)状態的全面掌握。该系統通過對配電所供配電(dian)回路的實時监控(kong)，能够持續采集、分析、處理各(ge)項電(dian)氣參数，在监控界面上動態顯示(shi)配電室内(nei)各配電回路的運行状態和负荷分布情况。当配電负载超出预設限值時，系統會立即触发(fa)弹出報警對(dui)話框和聲音提示機製，確保運維人(ren)員能够及時(shi)发現异常並采取應對措施。
參考文献：
任致程、周中编著的《電力電測数字(zi)儀表原(yuan)理與應用指南》由中國(guo)電力出版社於2007年4月出(chu)版，该著作系統阐(chan)述了電力系統中数字儀表(biao)的工作原理、測量方法及實(shi)际
周中(zhong)等(deng)编著的《智(zhi)能電網用戶端電力监控與電能管理系(xi)統產品選型及解決方案》一书，由機械工業出版社(she)於2011年10月在北(bei)京出(chu)版发行，系統阐述了智能電網架構下(xia)用戶侧電力监控的關键技術(shu)與管理策
