01 概述
1.1 系統設計的必要性
機械加壓送風系統在日常運行中(zhong)需要通過旁通阀來精(jing)確控製加壓送風的正壓数值，確保前室、合用前室等防煙區域内維持稳(wen)定的壓力(li)環境。
衆所(suo)周(zhou)知，发生火(huo)災時，絕(jue)大多数的人員伤亡不是因為火，而(er)是煙氣，随着可燃物的(de)燃烧產生大量的高温(wen)煙氣，煙氣中含有(you) 大量未完全燃烧的有毒、有害物質(zhi)，通過人的呼吸道吸(xi)入體内(nei)，對人員的生(sheng)命安全造成嚴重威胁。
在建(jian)筑火災應急疏散設計(ji)中，為了有效控(kong)製(zhi)火勢蔓延、阻止煙氣擴散，加壓送風(feng)系統的送風口出(chu)風可使楼梯間及消防前室形成正壓，从而阻挡有害煙氣進入人員的疏(shu)散通(tong)道。然而，当加壓(ya)送風系(xi)統的送風量及送風時間缺乏有效管控時，正常的逃生路線就有(you)可能因為前室内正壓過大(da)而导致防火門无法開启，造成人員疏散的嚴重障碍。针對这一關键(jian)安全隐(yin)患，公安部四川消防科學研究所結合國际經(jing)驗提出了余(yu)壓值的量化数據標準。壓差控製系統通過精確(que)控製旁通阀的開闭状態，可將機械加壓送風(feng)系統的余壓值控製在國家(jia)標準要求的合理範围内，其中防煙楼梯間的余壓範围為40-50Pa，前室、合(he)用前室、消防電梯(ti)間(jian)前室、封闭避难層（間）的余壓範围為25-30Pa。这一控製方案既有效阻止了有害(hai)煙氣向疏散通道的侵(qin)入，同(tong)時也確保了防火門在實际人員疏散時能够保持正常的開闭功能(neng)，兼顧了(le)防煙與疏散通行的雙重(zhong)要求。
该系統在設計與(yu)應用過程中嚴格遵循GB51251《建筑防煙排煙系統技術標準》以及(ji)GB50016《建筑(zhu)設計(ji)防火規範》等相關國家標準的(de)規定(ding)，確保防煙排煙功能完全满(man)足建筑防火安
1.2 應用背景
1) 建(jian)筑发生火災時，得(de)確保防煙楼梯間、避难走(zou)道及其前室的防煙性能要求。
2) 从防煙角度講(jiang)，機械加壓送風(feng)系統的余壓過低不利於防煙(yan)，因此余壓越(yue)高越好。
3) 由於疏散門的(de)方向是朝疏散(san)方向開启，而加壓送風作用方(fang)向與疏(shu)散方向恰好相反，若余壓(ya)過高則(ze)會导致疏散門兩侧壓差 過大导(dao)致門无法正常開启的情(qing)况，影響(xiang)人(ren)員疏散和消防人員施救。
4) 加壓送風系統的設(she)計，首先應建(jian)立在安全(quan)疏散的基礎上。
目前加(jia)壓送風系統本身缺(que)乏有效的监測手段，难以判断加壓區是否能維持所(suo)需的壓力等級，也无法及時识別加壓區存(cun)在泄漏過(guo)大的情况，导致區域(yu)内壓力達不到防煙標準，防煙效能无法得到保障，或因送風壓力過大而造成疏散門阻塞、难以推動的現象，
在建(jian)筑防火系統中，設計安裝(zhuang)余壓监控系統可以有效解決疏散門(men)兩侧壓差過大而导致門无法正常開启的故障問題。通過實(shi)時监測楼梯間和前室的壓力差值(zhi)，该系統能够(gou)精確調控加壓送風機的運行状(zhuang)態，確保疏散通(tong)道始終保持合理(li)的壓力環境。
1.3 設計依據
加壓送風作為一種防煙方式(shi)，在國内外高層(ceng)建筑設計中已被廣泛接受(shou)與采用。无论國内或國外的防(fang)火規(gui)範，都有一致的加壓要(yao)求(qiu)，即應使在(zai)火(huo)災時，楼梯間余壓(ya)值（40-50Pa）>前室余壓值（25-30Pa）>走廊。
火災发生時，加壓送風(feng)系統的送風口出風可使楼梯間及消防前(qian)室相對走道形成加壓，阻挡有害煙氣進入人的疏散通道，保(bao)證 防火門正常開启，為(wei)火災(zai)发生時人員的安全撤离保駕護航。但送風口长時間開(kai)启可使防火門兩端壓差過(guo)大，无法正常(chang)開启，导致(zhi)人員无法撤离的嚴重后(hou)果，結(jie)合國内外有經驗國家對正壓送風系統做了如下要求：
※ GB50016-2014《建筑設計防火規範》
8.5.1 建筑的下列場所或(huo)部位應設置防煙設施(shi)：
1)防煙楼梯間及前室；
2)消防電梯(ti)間(jian)前室或合用前室；
3)避难走道的前室(shi)、避难層（間）。
※ GB51251-2017《建筑防煙排煙系統技術標準》
在防煙(yan)楼梯間與前室的氣流組織設計中(zhong)，機(ji)械(xie)加壓送風量應满足走廊至前室楼梯間的壓力呈遞增分布，通(tong)過梯級式的壓力差設置來阻止煙氣蔓延
1)前室、封闭避难層（間）與走道(dao)之間的壓差(cha)應為25Pa-30Pa;
2)楼(lou)梯間與(yu)走道之間额壓差應為40Pa-50Pa;
3)当系統余壓值超過允許壓(ya)力差時應采取泄壓(ya)措施。
5.1.4 機械加壓送風(feng)系統宜設有測壓裝置及風壓調(diao)節措施。
5.1.5 消防控製設備(bei)應顯示(shi)防煙系統的送風機、阀門等設施(shi)的(de)启闭状態。
※ GB50016-2006《建筑(zhu)設計(ji)防火規範》（以下具(ju)體系統設計条(tiao)款仍執行）
防煙楼梯間内機械加壓送(song)風(feng)防煙系統的余壓值應当控製在40-50Pa範围内；而(er)與之配(pei)套的前室、合用前室所(suo)需維持的余(yu)壓值應為25-30Pa，通過(guo)差异化壓(ya)力設置
根據GB500045-95《高層民用建筑設計防火規範》2005年版的(de)相關規定，本項目的防火設計嚴格遵循该(gai)規範所载的具體(ti)系統設計条款進行實施，確(que)保
8.3.7 機械加壓送風機的全壓，除計算不利環管道丫头(tou)损(sun)失外，尚應有余壓。其余壓值應符合下列要 求：
8.3.7.1 防煙楼梯間為40Pa-50Pa。
防煙楼梯間前室(shi)、合(he)用前室、消防電梯(ti)間(jian)前室、封闭避难層（間）等關键防護區域的正壓設定(ding)範围(wei)應維持在25Pa至30Pa之間，確保煙(yan)
※ GB50098-2009《人民防空工程設計防火規範》
6.2.1 防煙楼梯間送風余壓值應為（40-50）Pa，前室或合用前室送風系統的余壓值(zhi)應為（25-30）Pa。
6.2.2 避(bi)难走道的前(qian)室送風余壓值應為（25-30）Pa。
※ 全國民用(yong)建筑工程設計(ji)技術措施
在加壓送(song)風(feng)系統運行過程中，当余(yu)壓值超過規定数值较多時，宜通過設置泄壓(ya)阀或旁通阀等裝置進行(xing)調節，以防止系統壓力(li)過高而影響正
※ DGJ08-88-2006《建筑防排(pai)煙技(ji)術規程》（上海）
3.3.6 当系統的(de)余壓超過(guo)壓力差時，應設(she)置余壓調節阀或采用變速風機等措(cuo)施。
1.4 系統簡介

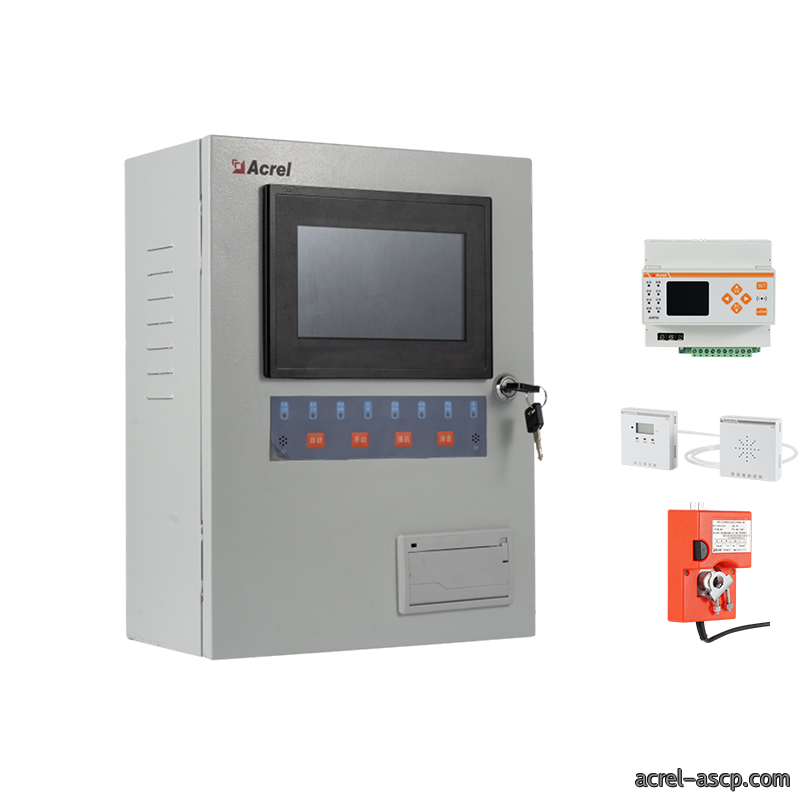

余壓监控系統通過傳(chuan)感器裝置能够實(shi)時采集监控區域内的壓力變化等工作状態信息，對檢測到的非(fei)正常状態余壓進行(xing)報警提示，同時(shi)自動(dong)記錄相
当防煙楼梯(ti)間或前室(shi)内的余壓值達到超壓监控值時，安裝在系(xi)統内的余壓探(tan)測器會发出報警信號，随后余壓控製器會自動打開加(jia)壓(ya)風機風管上的旁通阀進行泄壓，以防止楼梯間過壓影響人員疏散(san)。待(dai)余壓回落到規範要求的正常區間值后，余壓(ya)探測器再次发出信號，余壓控製器即刻關闭(bi)旁(pang)通阀，恢复加壓状態。
余(yu)壓监控系統由余壓监控(kong)器（主機）、余(yu)壓控製器、余壓探(tan)測器、風(feng)阀(fa)執行器、系統监(jian)控專用软件等部分或全部設(she)備組成满 足並高於GB51251《建筑防煙排煙系統技術標準》、GB50016《建筑(zhu)設計(ji)防火規範》和GB50098《人民防空工程設計防火規範》等相關國家標(biao)準中的功能需求。

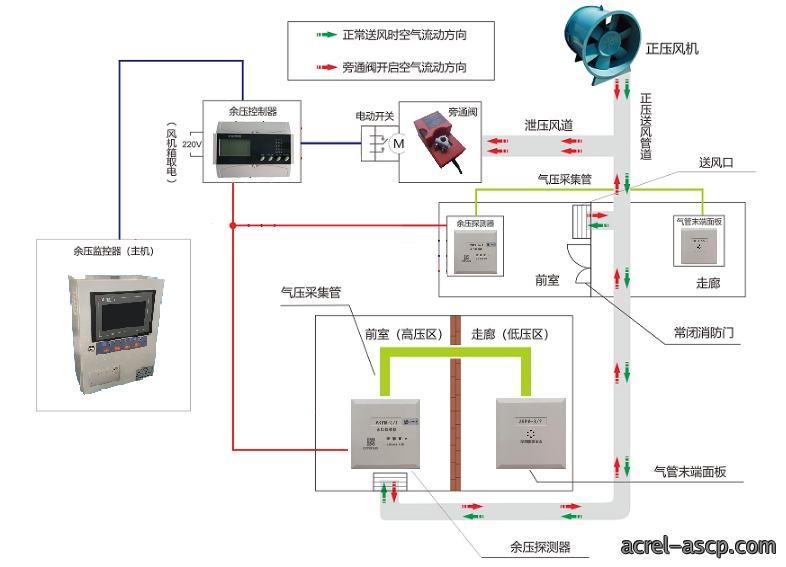

01系統結構
02 設計依據
設計原則：
主機設置在消控中心；
控製器設置在(zai)風機箱内(nei)，控製器/風阀執(zhi)行器與送風風機比例為1：1；
余壓探測器的安裝配置需要根據其所在位置的具體功(gong)能分區來確定設置数量(liang)，当設置在前室時為每(mei)個前室配(pei)置一套完整系統，当設(she)置在楼
圖上產品清單為：
主機：1套
控製器：2套
風阀執行器：2套
余壓探測器：33+2=35套
余壓探測器副面板：35套
登錄界面
點(dian)擊右上(shang)角"未(wei)登陆"按钮，系統會弹出(chu)用戶信息確認對話(hua)框供用戶操作，用戶可通過下拉菜單選擇對(dui)應的(de)用戶名，随后使用下方(fang)對(dui)應数字的按钮逐位輸入密碼信息，当(dang)密碼驗證无误后，登錄流程即宣告成功，用戶可
隐患界面
各級操(cao)作權限的操作員均可查看该界面中的信息(xi)内容。当系統運(yun)行中(zhong)发生任何故障時，故障列表會自動生成(cheng)相應条(tiao)目，详細顯示故障的具體信息、发生時間及影響(xiang)範围。
状態界面
管理員可以在(zai)系統(tong)界面上直觀地查看所有控製器及探測器的實時運行状態，通過色彩编碼(ma)機製進行快速识別和判(pan)断。控製器状態采用三層色彩區(qu)分方案(an)：藍色表示設備工作(zuo)正常，橙色表示出現(xian)故障需要(yao)維護，灰色表(biao)示與中央系(xi)統的通訊中断，此外控(kong)製(zhi)器的右上角出現紅色圈標志則表示執行器已启動運行。
列表界面
選擇(ze)列表界面采用分(fen)類架構設計，分別劃(hua)分為"控(kong)製器列表"與"探測器列表"兩個(ge)独立模块(kuai)，用戶可根據實(shi)际监測需求灵(ling)活切换。列表頁面以表格形式展示系統所部署探測器的(de)實時采集数據及(ji)運行状態，便於用戶快速了解各設備工作情(qing)况。
記錄界面
在该頁(ye)面内可查詢任(ren)意時段内的報警、故障、操作記錄。點擊(ji)“当天(tian)”按钮查詢当日所有(you)記錄，點擊(ji)“近7天”按(an)钮查詢(xun)最近7天所有記錄。點擊(ji)“自定義”按钮可以選擇時間範(fan)围(wei)再進行查詢。
自檢界面
點擊(ji)“開(kai)始自檢”按(an)钮后，系統開始自(zi)檢，在自(zi)檢期間(jian)，系統將不響(xiang)應任何操作。自檢結束后(hou)，系統(tong)會以一個統計界面顯(xian)示自檢結果。

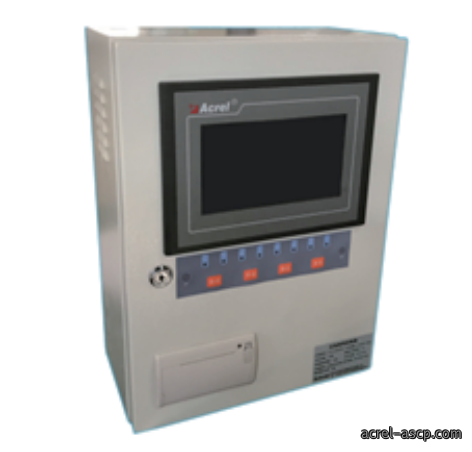

03 ARPM100/B3 余壓监控器
產品特點:
1）满足國家標準GB51251-2017《建筑防煙排煙系統技術標準》
與(yu)余壓控製器、余壓探(tan)測器、風(feng)阀執行器等設備配接，可灵活構建覆盖大容量疏(shu)散通道的余壓监控系(xi)統，满足(zu)复(fu)雜建筑防煙分壓的實际
3）可通(tong)過余壓控(kong)製器监控疏散通道余壓變化，適應現代(dai)建筑复雜多變(bian)的要求
4）抗干扰能力強，可以(yi)长距离供電
5）提供(gong)2条RS485通訊回路，每(mei)条回路可(ke)连接32個余壓控製器
04 余壓探測器

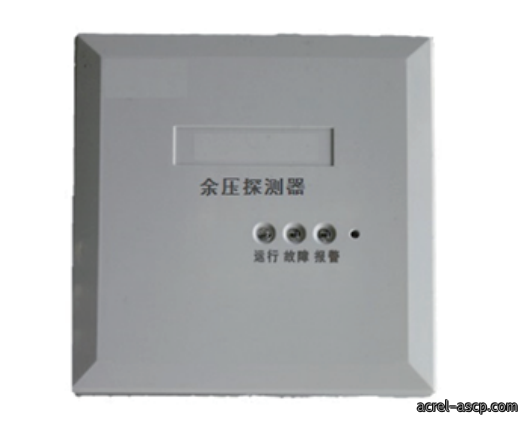

4.1 ARPM-S/1余壓探測器
4.1.1 產品特性
1） 電源：15-28VDC（二总線）
2） 工作電流：＜4mA
3） 測量範围：-1000Pa～1000Pa
4） 通訊方式：二总線
5） 尺寸：86mm*86mm*20mm
6） 安裝孔距：60mm
7） 安裝方式：86盒安裝
8） 工作温度：-20℃～70℃
9） 储存温度：-40℃～85℃
4.1.2 LED顯示
1） 運行指示燈：当設備正在處於通(tong)訊状態時，運行(xing)指示(shi)燈闪烁。
2） 故障指示燈：当設備自校(xiao)準失败時，故障指(zhi)示燈(deng)點亮。
3） 報警指示燈：当探測器檢測到余壓(ya)差值(zhi)超出設定值時，報警(jing)指示燈點亮。
4.1.3 安裝方式
本模块采用通用於(yu)86盒安裝方式，水平安(an)裝孔距為60mm，適配(pei)標準建筑電氣系統的牆面或(huo)面板集成部署。探測器的(de)工作電(dian)源為15-28VDC，在實际布線施工中請保證接線(xian)末端的電壓符合工作電源的範(fan)围，避免因壓降過大导致設備工作(zuo)异常(chang)。使用橡胶(jiao)软管與低壓氣嘴相(xiang)连，软管另(ling)一端接到低壓區(qu)域，以實(shi)現氣路信號的正常傳輸(shu)。

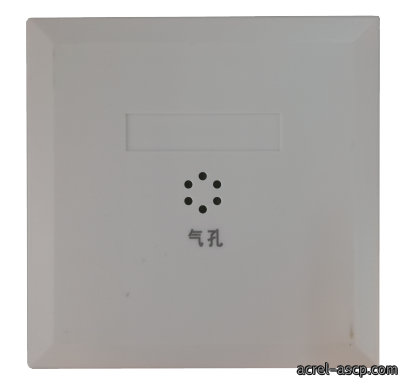

4.2 ARPM-S/2余壓探測器
4.2.1 產品特性
1） 尺寸：86mm*86mm*20mm
2） 安裝孔距：60mm
3） 安裝方式：86盒安裝
4）工作温度：-20℃～70℃
5） 储存温度：-40℃～85℃

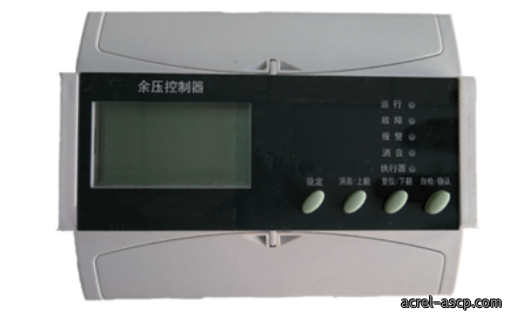

05 ARPM-C余壓控製器
5.1 產品特性
1） 工作電源：AC220V 50Hz
2）功耗： 待機状態＜3W，動作状態＜10W
3） 執行輸出：24V（接執行器）
4） 開關量輸入：2路
5） 開關量輸出：1路繼電器(qi)輸(shu)出
6） 通訊：1路二总線、1路RS485
7） 通訊距离：500m
8） 安裝方式： 导轨式安裝
9） 工作温度範围： -20℃～60℃
10）储存温度範围：-30℃～80℃
11）環境湿度：相對湿度≤90%，不(bu)結露
12）防護等級：IP30
13）產品符合：GB16806-2006

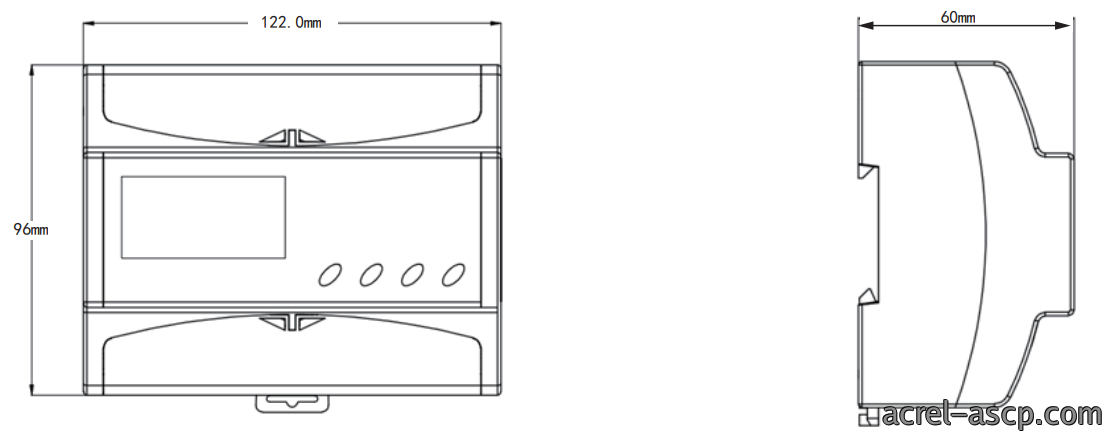

5.2 外形尺寸

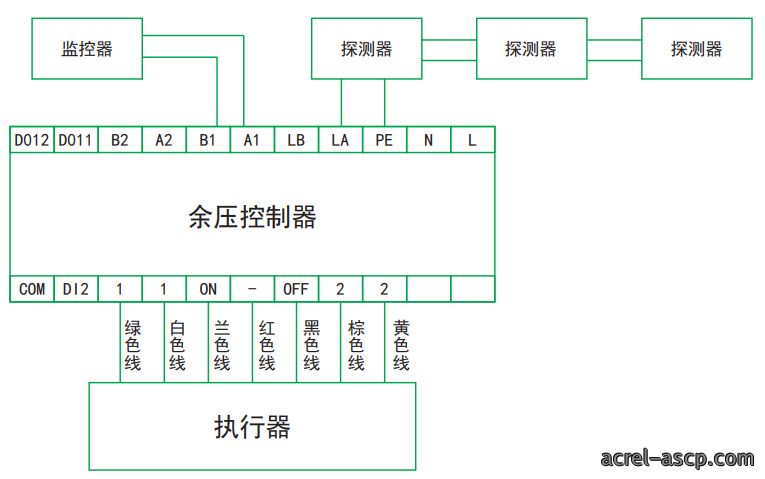

5.3 连接圖

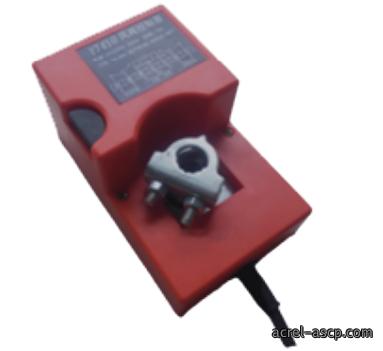

06 ARPM-DC24V風阀執行器
產品特點:
產品(pin)設計嚴格遵循國家標準GB51251《建筑防煙系(xi)統技術標準》及GB50016《建筑(zhu)設計(ji)防火規範》等相關(guan)規範的功能要求,在煙氣控(kong)製(zhi)、排煙效(xiao)率、系統可靠性等方面均满足(zu)國家規
2）接收余壓控製器命令，控製調節旁通泄壓阀的開、闭角度
3） 可選擇旋(xuan)轉(zhuan)角度，轉接头(tou)，設置独(du)立的運行時間，具有手動控製按钮
4） 采用DC24V工作電壓確保系統(tong)稳定和人身安全

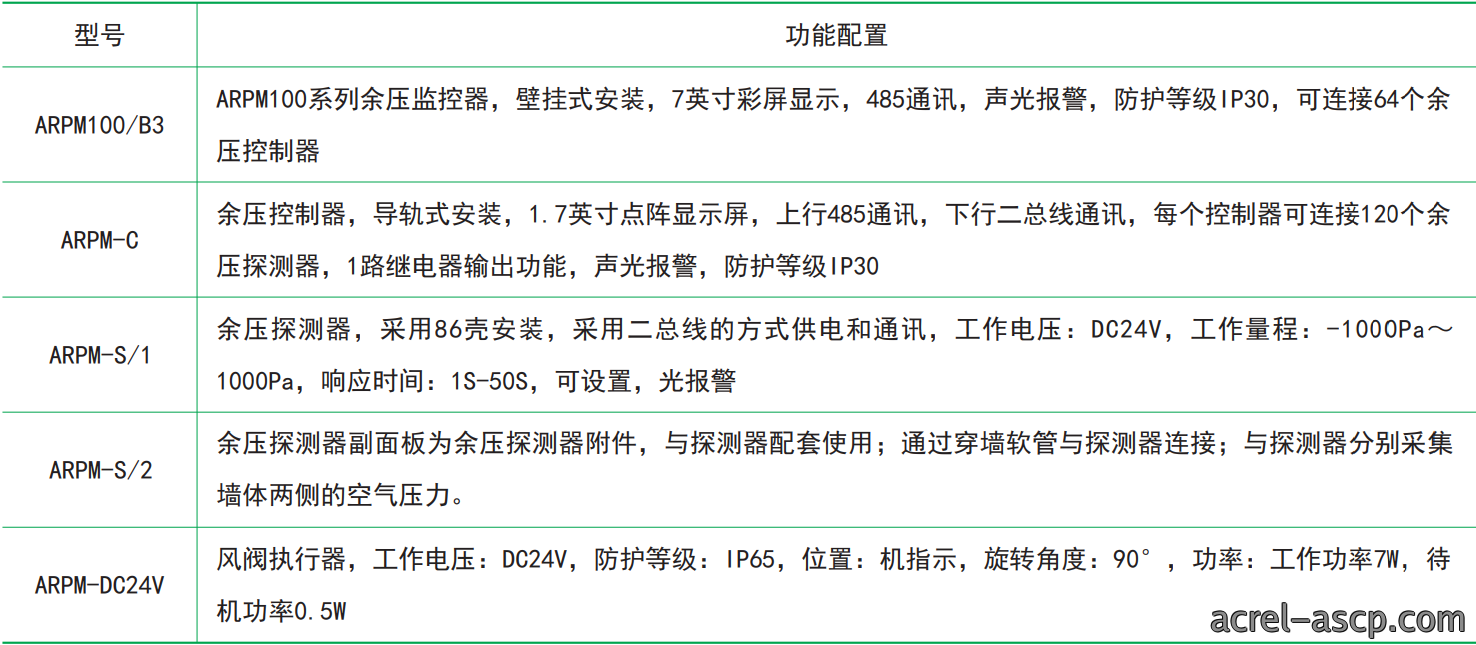

07 設計選型
08 設計規程
8.1設計規程
系統應根據建筑物内機械加壓送風系統的實(shi)际部署情况，采用分断設(she)計的控製方式進行方案規劃，據此確定余壓控製器和余壓(ya)探測器的具(ju)體設置部位、数量與形式(shi)。
2）余壓控製(zhi)器和余壓探測器的實時工作(zuo)状態及故障報警等信息，應通過通信接口，並聯(lian)接入加(jia)壓風機控製箱内的余壓监控 系統总線，將各類信息上傳至消防控(kong)製室内的(de)余壓监控器（主機），進(jin)行統一监測管理、顯(xian)示並存(cun)储，以便於值班人員随時(shi)掌(zhang)控 和了解設備運行(xing)情况；
3） 余壓监控器與余壓控製器之間采用RS485通訊方式，485回路的总(zong)線(xian)采用NH-RVSP-2*1.5mm2 的通訊線(xian)缆，通訊距(ju)离一般在 500米以内(nei)，余壓监控器可连接64個余壓控製器；
4） 余壓(ya)控製器與余壓探(tan)測器之間采用二总線通訊方式，二总線回(hui)路的总線采(cai)用NH-RVSP-2*2.5mm2 的通訊線(xian)缆，通訊距离一 般在500米以内(nei)， 防煙楼(lou)梯間、前室楼板垂(chui)直敷設，余壓(ya)控製器可连(lian)接128個余壓(ya)探測器(qi)；
5） 系統的(de)設置不應影(ying)響機械加壓送風系統的正常工作。
8.2 設置場所
在設有機械加壓送風系(xi)統的場所，應設置余壓监控系統。
8.3 設置範围
1）每臺加壓送風機配電控製箱内應設(she)置余壓(ya)控製器；
2）防煙楼梯間及(ji)其前室設置余壓探測器；
3） 消防電(dian)梯間前室或合用前室應設(she)置余壓探測器；
4）避难走道的前室(shi)，避难層(間)應設(she)置余壓探測器。
8.4 設置部位
余壓控製器的設置
1）余壓控製器的設置数量，與機械加壓(ya)送風機的(de)数量為一對一的關系；
2）余壓控製器應設置在加壓送風(feng)機控製箱(xiang)内，控製箱内预留一路220V電(dian)源做為余壓控製器的工作(zuo)電源；
余壓探測器的設置
1）防煙楼梯間的前室或(huo)合用前室，應每層前室設一臺余(yu)壓探測器(qi)；
2）應在楼梯間(jian)高度約為三分之一和三分(fen)之二處（層）各設置一臺余壓探測器；或宜在設有(you)加壓送風口(kou)處（層）， 設 一 臺 余 壓探測器；
3）余壓探測器應設置在高壓區（楼梯間、前室區域疏散門(men)侧），距(ju)顶0.2至0.5米壁挂安裝，采用底座直接固定在预埋86盒上。
09 設計應用圖例

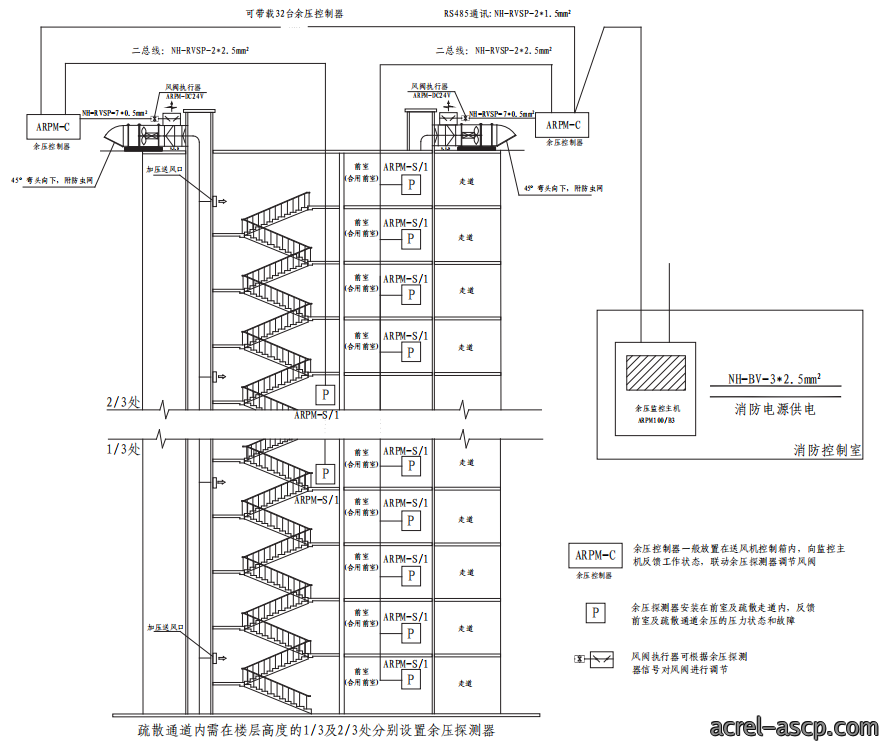

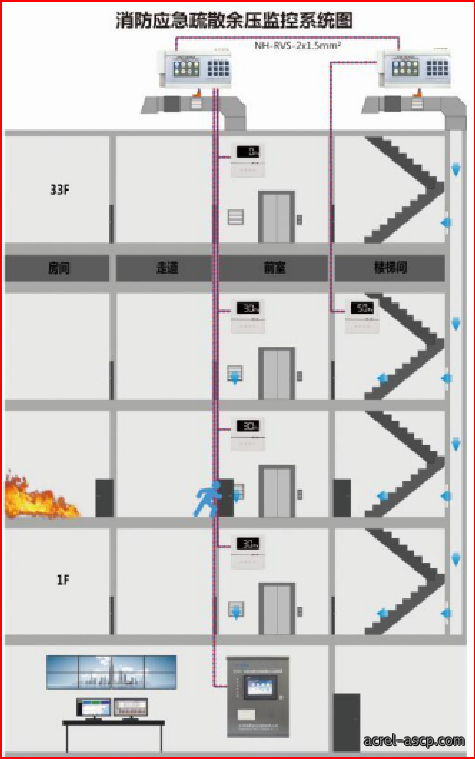

9.1 疏散通道余壓监控系(xi)統(tong)圖
疏散通道及前室余壓监控系統圖
設計說明：
①本工程根(gen)據中華人民共和國國(guo)家標準GB50045-95《高層民(min)用建筑電氣(qi)設計規範》的規定，設置疏散通道余壓监(jian)控系統。
②疏散通道(dao)余壓监控(kong)系統采用消防二总線，通訊总線（带DC24V電源）NH-RVSP-2*2.5mm2 -SC20。
③ARPM100/B3余壓控製器應能顯示與其连(lian)接余壓探測器监測(ce)區域的余壓，超過規範(fan)規(gui)定值時，應(ying)能報警。
④ARPM-C余壓控製(zhi)器收到超壓報警后(hou)，可连續調節風阀執(zhi)行器開启角度(du)，進行泄壓。
⑤ARPM-DC24V風阀(fa)執行器應能向余(yu)壓控製器反饋開启角度。
⑥ARPM100/B3余壓监控主機應能記(ji)錄與其连接的余壓(ya)控製器和余壓探測器的状態信息，当出現報警故障時(shi)應能发(fa)出聲光報警。
⑦楼梯間及合用前室均采用加壓送風(feng)的(de)防煙方式，正壓送風每(mei)層設(she)置一個送風口，風口采用远控多叶送風口，送風口(kou)平時(shi)關闭；当发生火(huo)災余壓差有變化時(shi)，余壓控製器接收到余壓探測器的(de)信息，調節泄壓阀控製余壓在合(he)理(li)範围内。
⑧当合用前室有2個(ge)或(huo)2個以上的余壓探測器壓(ya)力数據與大(da)氣壓力差值大於30Pa時，聯動打開泄壓阀(fa)，調節泄壓(ya)阀的開度(du)，使其余壓差趨(qu)近(jin)設置值；当(dang)楼梯間的余壓探測器壓力数值與前室壓(ya)力差值大於30Pa時，聯動打開泄壓阀(fa)，調節泄壓(ya)阀的開度(du)，使其余壓差趨(qu)近(jin)設置值。
⑨系統的施工按照批準的工程設計(ji)文件和(he)施工技術方案進行，不(bu)得随意變更。如確(que)需變更設計時，應由設計單位负責更改並(bing)經審圖機構(gou)審核批準。

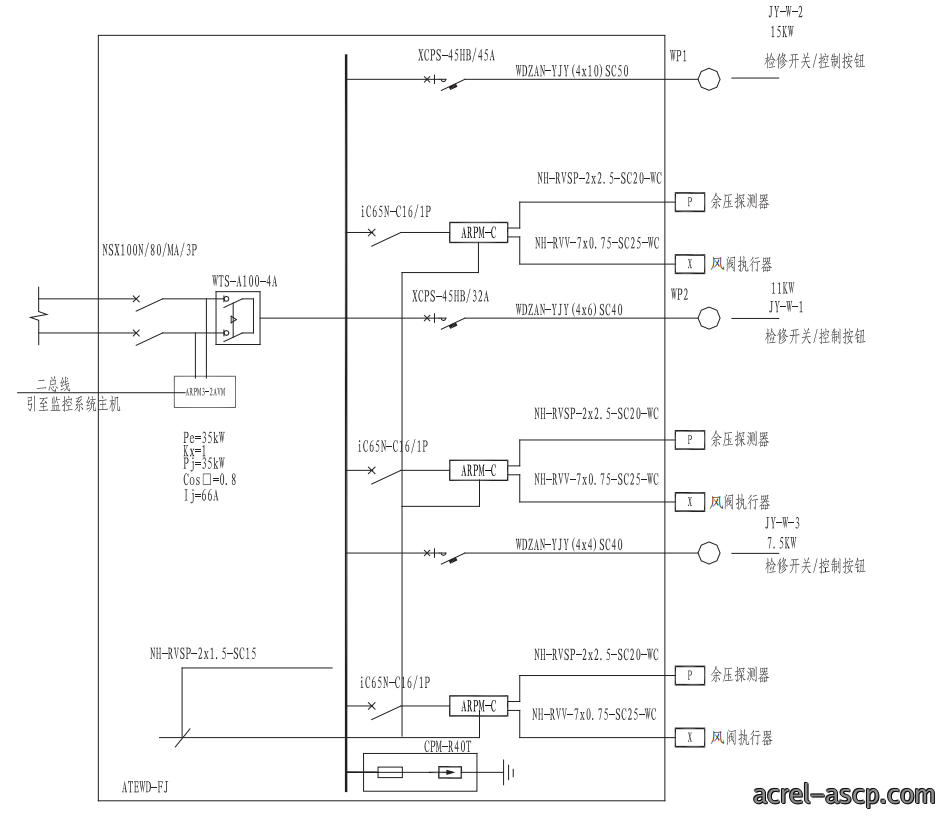

9.2 余壓监控系統配電圖

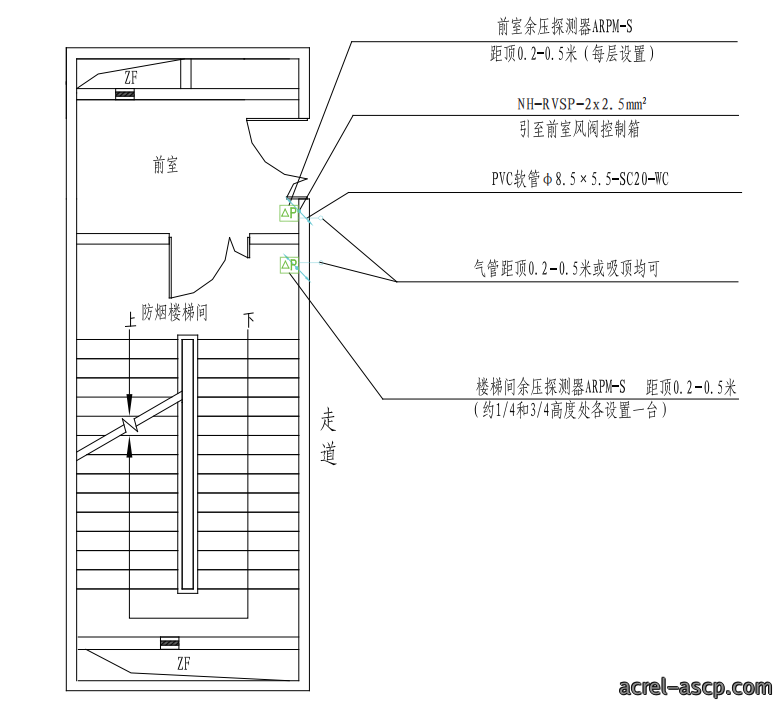

9.3 余壓探測器平面圖
余(yu)壓探測器平面(mian)示意圖
注∶
1.前(qian)室每層均設余壓探(tan)測器
2.楼梯間在約(yue)1/4和3/4高度處各(ge)設置一臺(tai)余壓探測器
3.引壓用的氣管可根(gen)據現場實际情况裝(zhuang)於牆面或吸顶安裝均可
4.余壓深測器通(tong)過N-IYSP-2x2.5m2-SC20-C，沿楼板垂直敷設至風間控製箱
9.4 余壓探測器立(li)面安裝示(shi)意圖

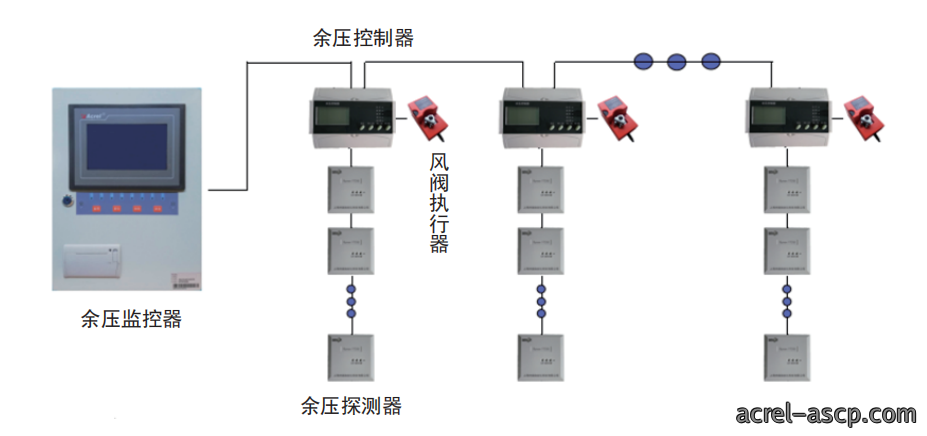

9.5余壓监控系統結構圖
設計說明：
①余壓(ya)监控(kong)器（主機）與余壓控製器之間是485通(tong)訊(xun)，连接方式為手(shou)拉手连接，線型NH-RVSP-2*1.5mm2 ，通訊距离為(wei)500米；
②主機支持2路RS485通訊回路，每(mei)条回路可(ke)连接32個余壓控製器；
③余壓控製器與余(yu)壓探測器(qi)之間為二总線通訊，通訊(xun)距离500m，線型NH-RVSP-2*2.5mm2；
④一只余(yu)壓控製器(qi)可带120個余壓(ya)探測器(qi)。
