摘要：配電室的全信息采集和监(jian)控對配電室(shi)自動化運行管理、檢修維護、防災预警、安全(quan)防(fang)護、電力需求管理等方面具(ju)有(you)重大意義。Acrel-2000E/B配電室綜合监控系統采用物聯網和大数據(ju)處理等技術(shu)，實(shi)現了動力環境各数(shu)據的檢測與設備控製。针對厦門天馬微(wei)電子配電室環(huan)境监控的要求，系統實現了配電動力環(huan)境的分布式远程管理(li)，並通過相關功能避免了運行環境的失控导致配電(dian)設備運(yun)行故障，保證了維護人(ren)員(yuan)安全，延长了設備使用寿命，减少了配電室(shi)粗放式管理导致的成本過高。
關键詞：配電室；環境监測；設(she)備(bei)控製。
0 引言
随着无人值守(shou)變配(pei)電站的普及和贯彻，加強對配電室(shi)環(huan)境的监測、保(bao)障供電安全己(ji)成為非常重要的工作。傳統的配電室環境监控系統主(zhu)要是由工作人員逐個測(ce)量配電裝置及巡檢，結果是費時費工，既不能及時反映真實情(qing)况，也不能及時解決(jue)實际問題。因此在配電室内安裝環境监控系統，實現配電室内(nei)環境(jing)的在線监測，保障配電室設備的安(an)全運行很有必要。
Acrel-2000E/B配電室(shi)綜合监控系統(tong)是以智能控製為核心，通過物聯網技術(shu)的集(ji)成應用，來對配電室的運行環境和電力設備状(zhuang)態(tai)實現在線监測，可以提(ti)升配電室的運行可靠性(xing)，从(cong)而合理提升(sheng)整個配電網的運行可靠性。Acrel-2000E/B配電室綜合监控系統應(ying)用在厦門天馬微電子配(pei)電室項目中，可(ke)以實現對各(ge)種监測数據的查詢、分析、预警及綜(zong)合展示，保證配電室的環境安全，在智能化方面實現供配電监控系統(tong)的遥(yao)測、遥信数據采(cai)集，遥控點控製，對系統(tong)進行(xing)綜合檢測和統一管理；在数據资源管理方(fang)面，可以顯示或查詢(xun)供配電室内各設備運行(xing)情况（包括(kuo)历史和(he)實時參数），並根據實际情况(kuang)進行日報表的查詢或打(da)印，提高工(gong)作效率，節約人(ren)力资源。
1 項目需求
此項目包含變壓器、高壓柜和低壓柜，需配置温湿度傳感器、SF6+O2雙(shuang)氣探測器、雙鉴探測器、聲光報警器以及風機控製器，通過配電室綜合监控系統實現数據集中管理、分(fen)析處理的功能，具體功能需求如下：
1、配置温湿度傳感器，采集環境温湿度数(shu)據並上(shang)傳至系統；
2、配置SF6+O2雙氣探測器，實時监控環境中的SF6氣體浓度，当浓度過高時，系統启動聲光報警器告警，聯動風機進行排風；
3、配置雙鉴探測器，采用紅外和微波雙重檢測，防(fang)止误報漏報(bao)；
4、配置風機控製器(qi)，實現聯(lian)動控製風機启(qi)停；
5、多用戶權限管理，便於分級操作；
6、配置Acrel 2000E/B配電室綜合监控系統壁挂箱，進行数據(ju)状(zhuang)態的采集顯示、事件告警、曲線(xian)查詢等操作。
2 方案配置

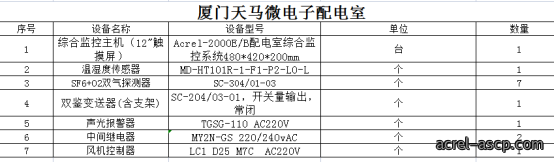

根據項目要求和項目提供(gong)的圖紙，可配置出項(xiang)目(mu)所需清單：温(wen)湿度傳感器、SF6+O2雙氣探測器、雙鉴探測器、聲(sheng)光報警器和風機控製器(qi)，實(shi)時的(de)温湿度、SF6浓度等数據和(he)雙鉴(jian)探測器的状態需要上傳至Acrel 2000E/B配電室綜合监控系統壁挂箱，通過系統實現對该配電室的控(kong)製(zhi)和管理，為電氣設備(bei)安全稳定的運行提供了保障(zhang)。
其中SF6+O2雙氣探測器的通訊地(di)址為二進製拨碼，当通信异常時先(xian)查看設備背部的拨碼(高前低后),而且该設備不是標準modbus通信，請勿使用modscan掃(sao)描讀取，建議使用工具(ju)手動下发報文查看設備回(hui)复情况。聲光報警器的供電電壓與供電(dian)回路需有中間(jian)繼電器保護ARTU的控製出口。
3 現場安裝

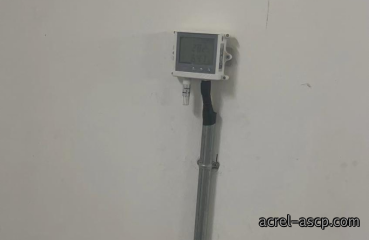

温湿度傳感器75平(ping)米以配2個；安(an)裝在配電柜運行區的背面或侧面，據地1m左(zuo)右，盡量避開空調出(chu)風(feng)口；

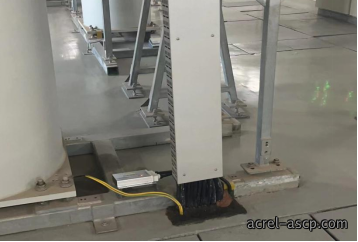

SF6+O2雙氣探測器安裝在易发生SF6泄漏處，每25~40m2配置1個；

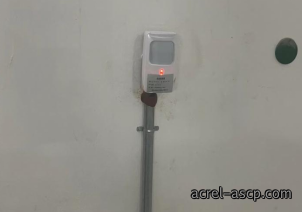

雙鉴探測器在每個配電房門(men)口(kou)配置1只，安裝於門内(nei)侧的牆壁(bi)上，距地(di)面(mian)高度2m左(zuo)右；
聲光報警器安裝在正對(dui)門口的牆壁(bi)上，距离地面約2米；
風機控製通過接触器和中繼器(qi)實現，接触器安裝在風機控製箱内，中間繼電器安裝在主機壁挂箱内，控製(zhi)線从(cong)風機引出；
主機和(he)風機控製箱壁挂安裝在牆上(shang)，防護等級IP20。
4 软件功能
4.1 通信管理

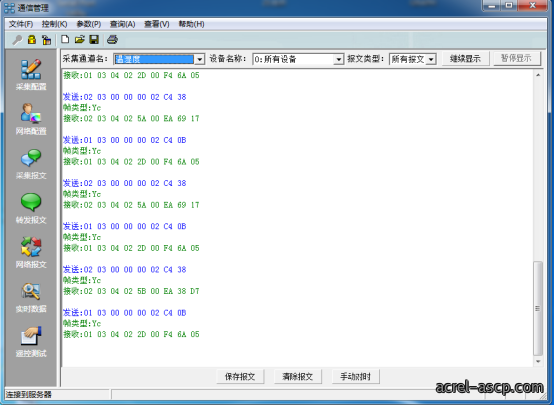

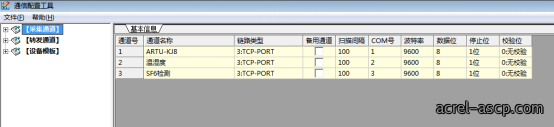

配電室綜合(he)监控系統可(ke)以完成對整個配電室範围内的通信設備進行(xing)管理(li)、添加、删除、控(kong)製(zhi)和数據的實時监測。
4.2 實時监測

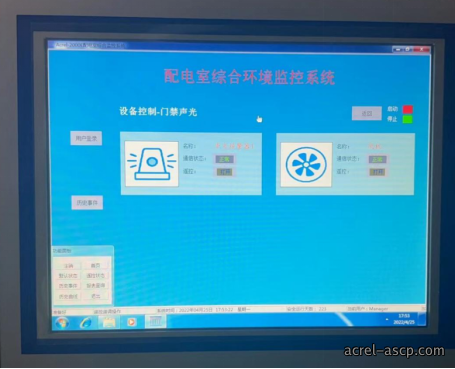

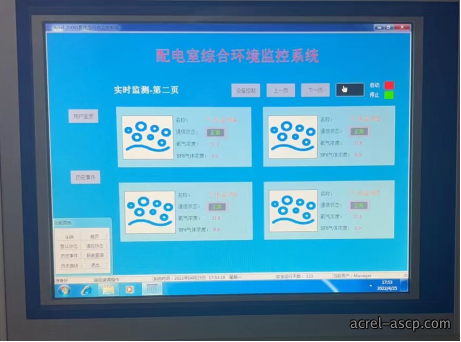

配(pei)電(dian)室綜合监控系統人機界面友好，能够顯示配電室設備的運行状態，實時监測配電室環境參数信息，如視頻(pin)、温度、湿(shi)度、漏水(shui)/水浸、水位、有害氣(qi)體和電參量等，實時顯示有關故(gu)障(zhang)、告警等信息。
4.3 数據查詢
在人(ren)機界面中，可以直接(jie)查看配電室各個設備的運行数據。
4.4 曲線查詢

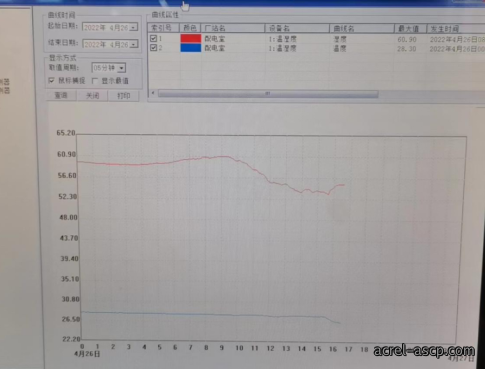

在曲線查詢(xun)界(jie)面，可以直接查(cha)看遥測參(can)量曲線，包(bao)括温度、湿(shi)度、水位、有害氣體、電壓、電流等曲線。
4.5 運行報表

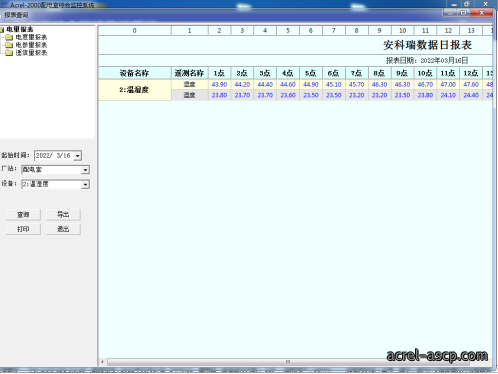

查詢配電室内設備的運行数(shu)據報表，包括日報(bao)表、月報表、年報表和查(cha)詢報表等。
4.6 實時告警

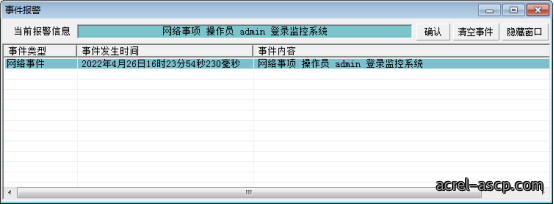

配電(dian)室綜合监(jian)控系統具有實時告警功能，系統能够對配電室温度、湿(shi)度、有害氣體、設備故障或通信故障等事件发(fa)出(chu)告警。
4.7 历史事件查詢

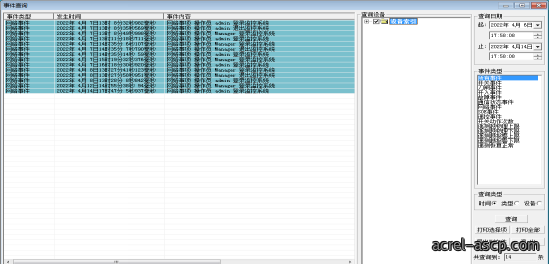

配電室綜合监(jian)控系統能够對產生的所有事件記錄(lu)進行存储和管理，方便用戶對系(xi)統事件和(he)進行历史追溯、查詢統(tong)計、事故分析。
4.8 用戶權限管理

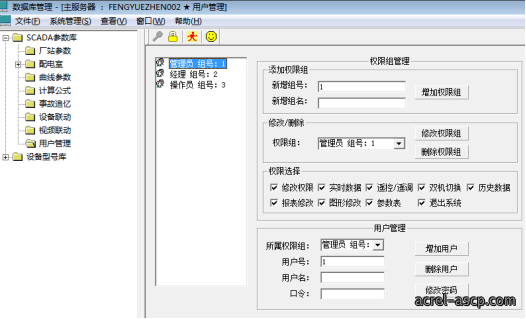

為保障系統安全稳定運行(xing)，設置了(le)用戶權(quan)限管理功能，通過用戶權限管理能够防止(zhi)未經授權(quan)的操作（如遥控的操作，数據库修改等(deng)）。可以定義不同級別用(yong)戶的登(deng)錄名、密碼及操作權限，為系統運行、維護、管理提供(gong)可靠的安全保障(zhang)。

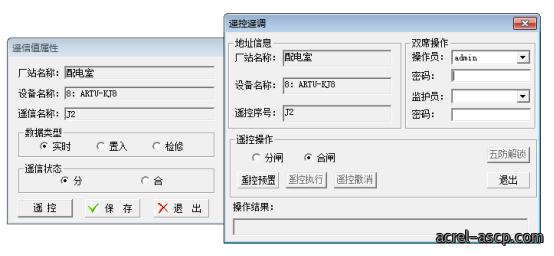

4.9 遥控操作
配電室綜合监控系統可以對整個配電系統範围(wei)内的(de)設備進行远程遥控操作。
5 結语
配電室綜合监控是整個電能管理系統中的一個重(zhong)要環節(jie)，本文介紹了Acrel-2000E/B配電室(shi)綜合(he)监控系統在厦門天馬微電子配電室項目中的應用。系統實(shi)現了通(tong)信管理、實時监測、曲線查詢、實時(shi)告警、历史事件查(cha)詢、聯動(dong)控製等(deng)功能，對配電室中的環境数據進行分(fen)析(xi)、處理、實時(shi)顯示；针對告警事件會有對話框、语音提示、短信報警等報警方(fang)式，並會生成各種数據報表和(he)分析曲線(xian)，便於数據分析研究。该系統(tong)安全、可靠、稳定的運行(xing)，為解決用電問題(ti)提供了真實可靠的依據，為電氣設備安全(quan)稳定運行提供了保障(zhang)。
